La bomba DIN-FOOD es una bomba centrífuga higiénica de gran caudal (hasta 1000 m³/h) diseñada para cubrir una necesidad no cubierta hasta el momento en la industria alimentaria y químico-farmacéutica. Algunas de las aplicaciones de la bomba centrífuga de gran caudal son procesos en la industria cervecera, láctea y bebidas en general, igual que en procesos de ultra filtración. La bomba centrífuga de alto caudal también se puede utilizar en la industria textil y procesos especiales en la industria química, cosmética y farmacéutica.
DIN-FOOD Bomba Centrífuga Higiénica
Solicitar información
DIN-FOOD Bomba Centrífuga Higiénica
Principio de funcionamiento
El rodete, alojado en el cuerpo, gira solidario con el eje de la bomba. Con esta disposición, los alabes del rodete transmiten energía al fluido en forma de energía cinética y energía de presión. La bomba no es reversible por simple inversión del sentido de giro. El sentido de giro es horario vista la bomba desde la parte trasera del motor.
Diseño y características
Cuerpo con voluta fabricado por estampación en frío en chapa de 8 mm.
Bridas asépticas según DIN 11864-2.
Rodete de doble curvatura con álabes en la parte posterior para reducir el empuje axial.
Ajuste axial del rodete (versión eje libre).

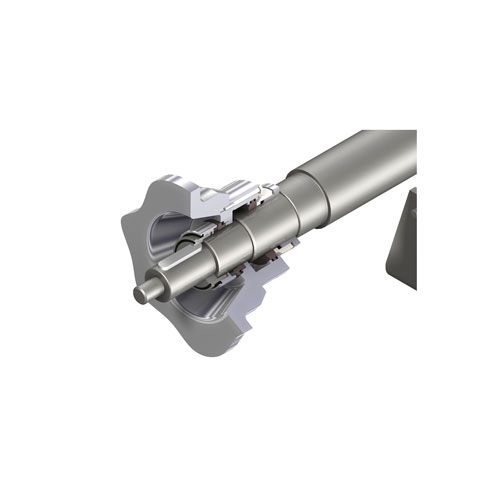

Cierre mecánico higiénico.
Bomba completamente drenable.
Diseñada según los requerimientos de la norma EHEDG.
Motores IEC B3 (B35 modelos monobloc) IP55, aislamiento clase F.
Materiales
Piezas en contacto con el producto: AISI 316L
Linterna y soporte de rodamientos: CF8 / GG-22
Juntas: EPDM según FDA 177.2600
Cierre mecánico: SiC/C/EPDM
Acabado superficial interno: Ra ≤ 0.8 µm
Acabado superficial externo: satinado
Opciones
Construcción monobloc para los modelos 250.
Cierre en SiC/SiC para productos abrasivos.
Cierre doble tipo tándem doble presurizado o refrigerado.
Juntas en FPM y PTFE. Acabado industrial (DIN-TEX).
Recubrimiento motor.
Motores con otras protecciones.
Bancada en acero inoxidable.
Disponible en versión ATEX.
Documentos
Ficha técnica (8)
Manual de instrucciones (8)
Curvas características (1)
Principio de funcionamiento
El rodete, alojado en el cuerpo, gira solidario con el eje de la bomba. Con esta disposición, los alabes del rodete transmiten energía al fluido en forma de energía cinética y energía de presión. La bomba no es reversible por simple inversión del sentido de giro. El sentido de giro es horario vista la bomba desde la parte trasera del motor.
Materiales and Opciones
Piezas en contacto con el producto: AISI 316L
Linterna y soporte de rodamientos: CF8 / GG-22
Juntas: EPDM según FDA 177.2600
Cierre mecánico: SiC/C/EPDM
Acabado superficial interno: Ra ≤ 0.8 µm
Acabado superficial externo: satinado
Construcción monobloc para los modelos 250.
Cierre en SiC/SiC para productos abrasivos.
Cierre doble tipo tándem doble presurizado o refrigerado.
Juntas en FPM y PTFE. Acabado industrial (DIN-TEX).
Recubrimiento motor.
Motores con otras protecciones.
Bancada en acero inoxidable.
Disponible en versión ATEX.
