En la industria farmacéutica, para el bombeo de productos como aguas purificadas (PW), aguas para inyectables (WFI), etc. son necesarios unos requerimientos más elevados que en la industria alimentaria.
PROLAC HCP-WFI Bomba Centrífuga Higiénica
Solicitar información
PROLAC HCP-WFI Bomba Centrífuga Higiénica
Principio de funcionamiento
La PROLAC HCP es una gama de bombas centrífugas monobloc de diseño higiénico, compacto y altamente eficiente. Está constituida principalmente por un cuerpo fabricado por estampación en frio de acero inoxidable, rodete, cierre mecánico, tapa, linterna y eje con unión por compresión mecánica con el eje del motor. El motor es de tipo estándar según IEC, está protegido con un recubrimiento en chapa de acero inoxidable y dispone de pies de diseño higiénico ajustables en altura. Esta bomba está certificada EHEDG, por lo que está especialmente diseñada para permitir su limpieza mediante el uso de sistemas CIP/SIP sin necesidad de desmontarla.
Diseño y características
Tomando como base las bombas centrífugas HCP se ha creado la opción HCP-WFI, que añade a la PROLAC HCP las opciones más utilizadas en las aplicaciones farmacéuticas.
Las bombas HCP son bombas centrífugas higiénicas y su diseño ha sido realizado según las recomendaciones de la EHEDG. Por ese motivo son fáciles de limpiar mediante productos químicos (CIP) y aptas para ser esterilizadas mediante vapor (SIP).
Cierre mecánico higiénico, según EHEDG, con caras duras, para evitar la posible generación de restos de polvo en el producto bombeado.
Cada suplemento añade a la configuración básica de una PROLAC HCP:

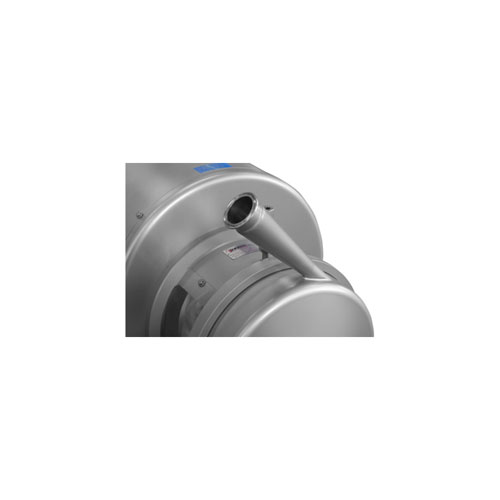

- Boca de impulsión orientada a 45⁰ para evacuar bolsas de aire que pudieran permanecer en la parte superior del cuerpo.
- Partes en contacto con el producto con acabado superficial Ra ≤ 0,5 μm.
- Cierre mecánico simple carburo de tungsteno/carburo de silicio.
- Juntas tóricas en EPDM, certificadas FDA y USP Clase VI.
- Purga en el cuerpo Clamp de ½’’.
- Conexiones Clamp OD.
- Certificado de materiales 3.1 (según EN 10204).
- Certificado de juntas 2.1 (según EN 10204).
- Certificado de rugosidad.
Materiales
Opciones
Boca de impulsión vertical (0º).
Doble cierre y circuito de refrigeración del propio líquido bombeado, con la posibilidad de añadir diferentes accesorios
(tubería, válvula de retención, válvula de diafragma, etc.).
Válvula de drenaje con diferentes configuraciones (membrana manual o automática, bonete inoxidable o plástico, etc.).
Certificado de prueba hidráulica, con punto de garantía.
Acabado electropulido.
Documentos
Ficha técnica (5)
Manual de instrucciones (6)
Principio de funcionamiento
La PROLAC HCP es una gama de bombas centrífugas monobloc de diseño higiénico, compacto y altamente eficiente. Está constituida principalmente por un cuerpo fabricado por estampación en frio de acero inoxidable, rodete, cierre mecánico, tapa, linterna y eje con unión por compresión mecánica con el eje del motor. El motor es de tipo estándar según IEC, está protegido con un recubrimiento en chapa de acero inoxidable y dispone de pies de diseño higiénico ajustables en altura. Esta bomba está certificada EHEDG, por lo que está especialmente diseñada para permitir su limpieza mediante el uso de sistemas CIP/SIP sin necesidad de desmontarla.
Materiales and Opciones
Boca de impulsión vertical (0º).
Doble cierre y circuito de refrigeración del propio líquido bombeado, con la posibilidad de añadir diferentes accesorios
(tubería, válvula de retención, válvula de diafragma, etc.).
Válvula de drenaje con diferentes configuraciones (membrana manual o automática, bonete inoxidable o plástico, etc.).
Certificado de prueba hidráulica, con punto de garantía.
Acabado electropulido.
| Documento № | 01.030.33.02ES |
| Título | Prolac HCP-WFI: Bombas centrífugas para aplicaciones farmacéuticas |
| Tipo de archivo | |
|
|
| Documento № | 01.030.33.02EN |
| Título | Prolac HCP-WFI: Centrifugal pumps for pharmaceutical applications |
| Tipo de archivo | |
|
|
| Documento № | 01.030.33.02FR |
| Título | Prolac HCP-WFI: Pompes centrifuges pour applications pharmaceutiques |
| Tipo de archivo | |
|
|
| Documento № | 01.030.33.02IT |
| Título | Prolac HCP-WFI: Pompe centrifughe per applicazioni farmaceutiche |
| Tipo de archivo | |
|
|
| Documento № | 01.030.33.02RU |
| Título | Prolac HCP-WFI: Центробежные насосы для фармацевтического применения |
| Tipo de archivo | |
|
|
| Documento № | 01.030.30.05ES |
| Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO PROLAC HCP |
| Tipo de archivo | |
| Resumen | Este manual contiene información sobre la recepción, instalación, operación, montaje, desmontaje y mantenimiento para la bomba PROLAC HCP. |
|
|
| Documento № | 01.030.30.03ES |
| Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO PROLAC HCP - ANEXO ATEX |
| Tipo de archivo | |
|
|
| Documento № | 01.030.30.05EN |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS PROLAC HCP |
| Tipo de archivo | |
| Resumen | This manual contains information regarding the reception, installation, operation, assembly, disassembly and maintenance of the PROLAC HCP pump. |
|
|
| Documento № | 01.030.30.03EN |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS PROLAC HCP - ANNEX ATEX |
| Tipo de archivo | |
|
|
| Documento № | 01.030.30.05FR |
| Título | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN PROLAC HCP |
| Tipo de archivo | |
| Resumen | Ce manuel contient des informations sur la réception, l'installation, l'utilisation, le montage, le démontage et l'entretien de la pompe PROLAC HCP. |
|
|
| Documento № | 01.030.30.03FR |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS PROLAC HCP - ANNEX ATEX |
| Tipo de archivo | |
|
|
